TRF-flow water flow regelaar type PR

  • Strikt gescheiden watertoevoer en retour voor ieder regelcircuit.
  • Zeer stabiele regeling, beïnvloeding van de regelcircuits onderling uitgesloten.

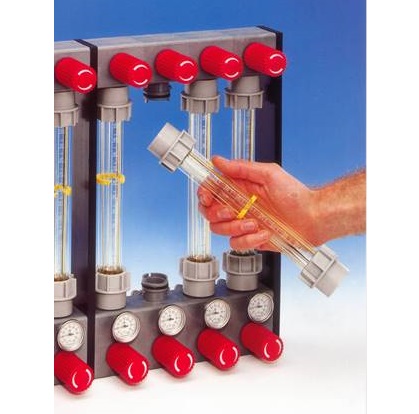

  • Eenvoudige demontage van meetglazen ;
    • voor eenvoudige reiniging
    • snel wisselen van vlotters
  • Meetglazen tot 80°C (optie tot 120°C).
  • Ieder meetglas met schaalverdeling en schuifbare aanduid ring
  • Max. meetbereik tot 20 l/min per circuit.

Categorieën: , , , ,

Technische gegevens:

  • Aantal regelcircuits: 2 tot 9
  • Werkdruk max : 6 bar

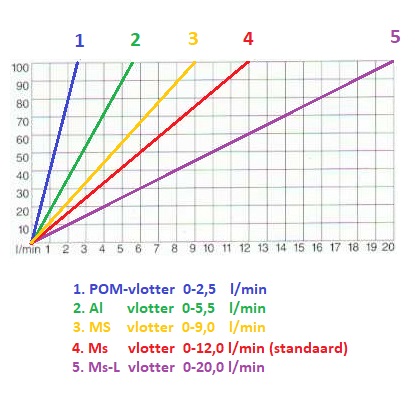

  • Meet bereiken vlotters:
    • POM: 0-2,5 l/min
    • ALU  : 0-5,5 l/min
    • MS   : 0-9,0 l/min
    • Ms    : 0-12 l/min
    • Ms-L : 0-20 l/min
  • Bedrijfstemperatuur max : 80°C

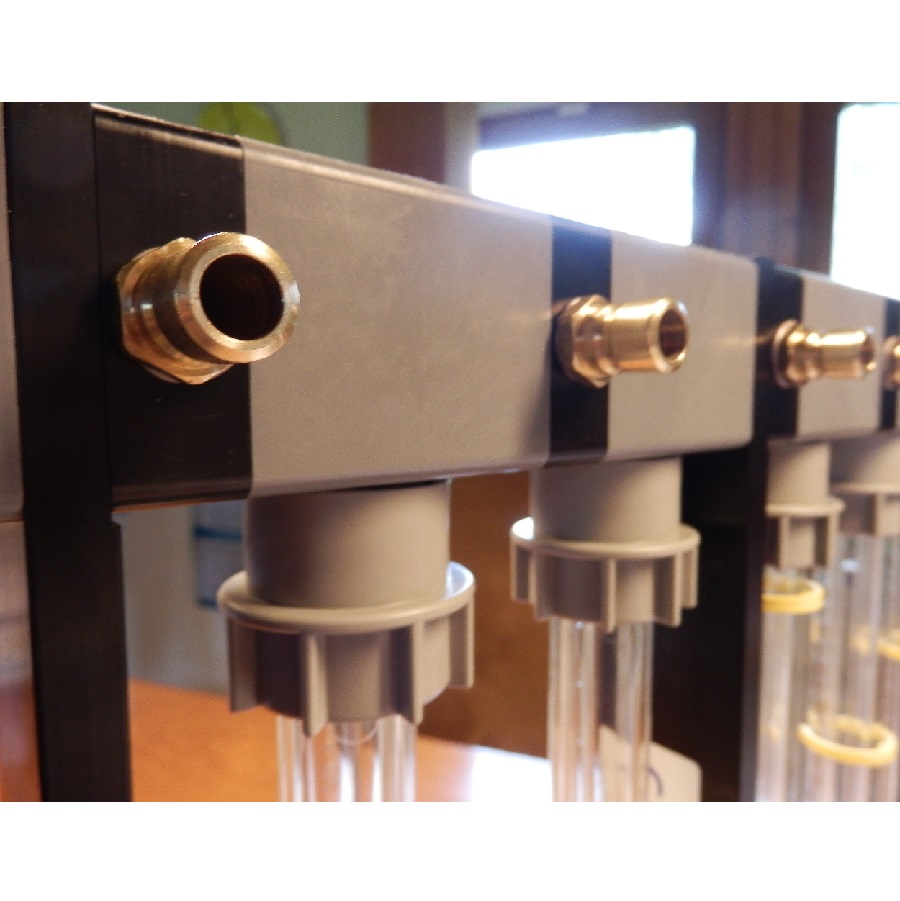

  • Aansluitingen voor watertoevoer en retour voor ieder circuit op extra tussen blok
  • Twee aansluitingen op achterzijde van ieder onder blok : slang Ø13 mm (inwendig)
  • Hoogte x Diepte : 393 mm x 132 mm
  • Breedte : 100 tot 780 mm (afhankelijk aantal regelcircuits)
  • Geanodiseerde aluminium zij platen met 4 montage gaten

Opties :

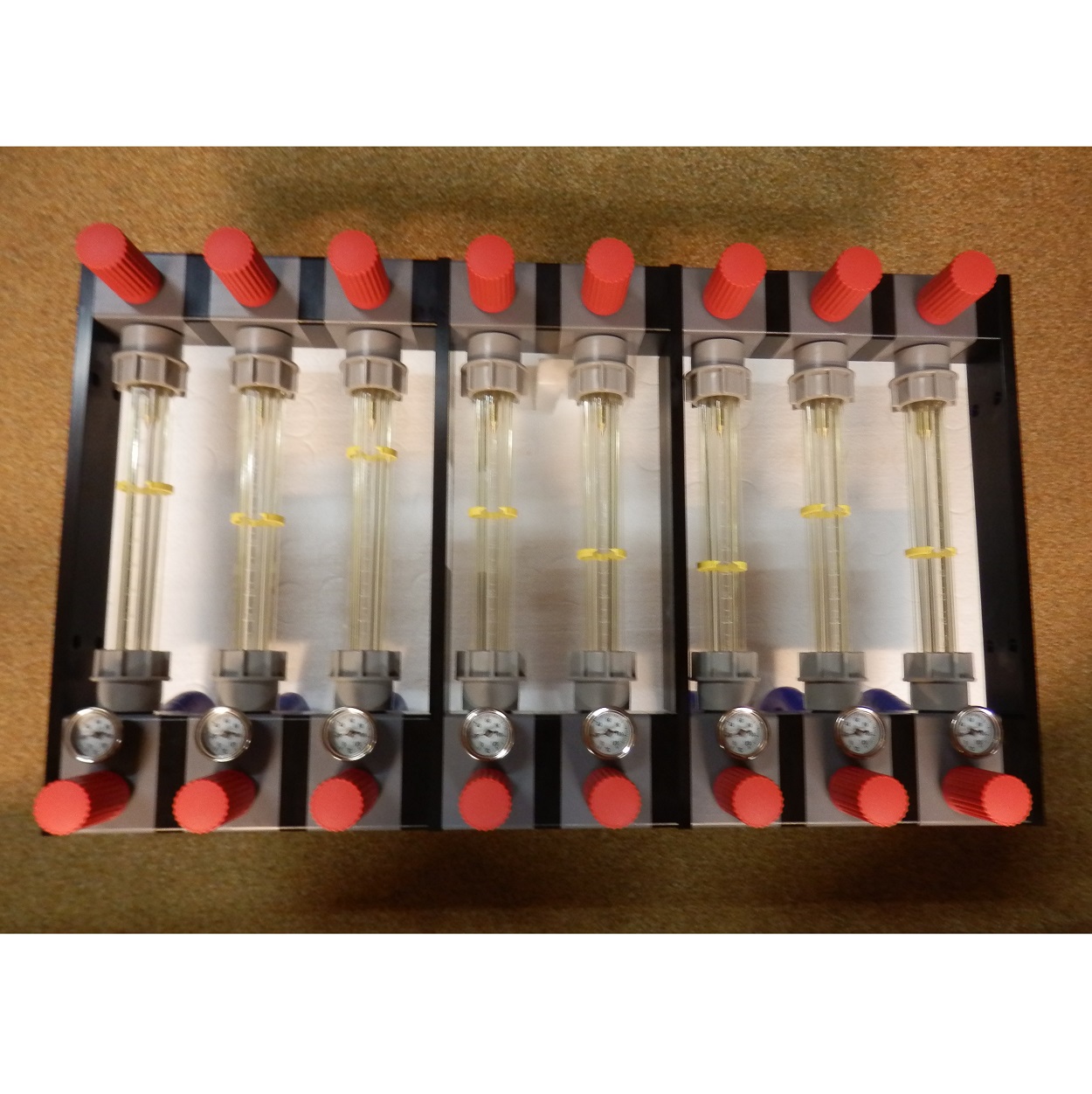

  • Temperatuurmeter in onder  blok
  • Speciale meetglazen voor bedrijfstemperatuur tot 120°C
  • Extra uitrusting voor debiet regeling uitsluitend in retour

Omschrijving:

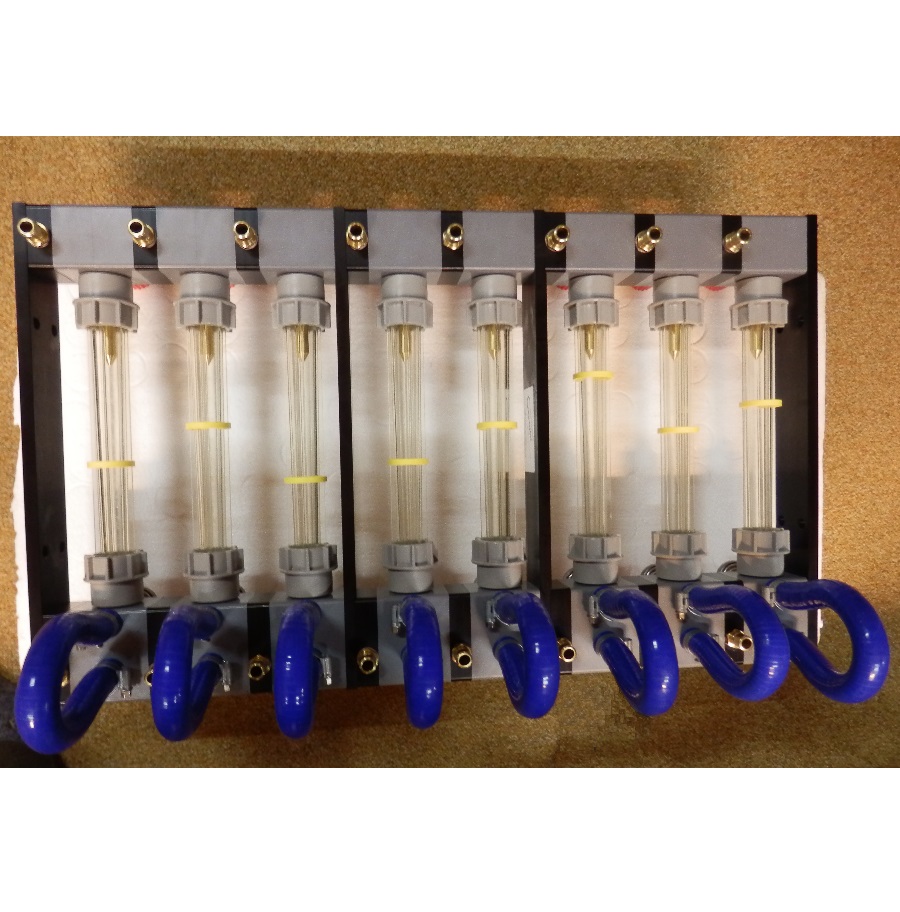

Op basis van de standaard flow meter bouwt TRF-flow ook het type PR.  Bijzonder aan het type PR is, dat iedere zone haar eigen watertoevoer en retour heeft. Deze scheiding heeft tot doel om de beïnvloeding tussen de zones onderling te voorkomen.

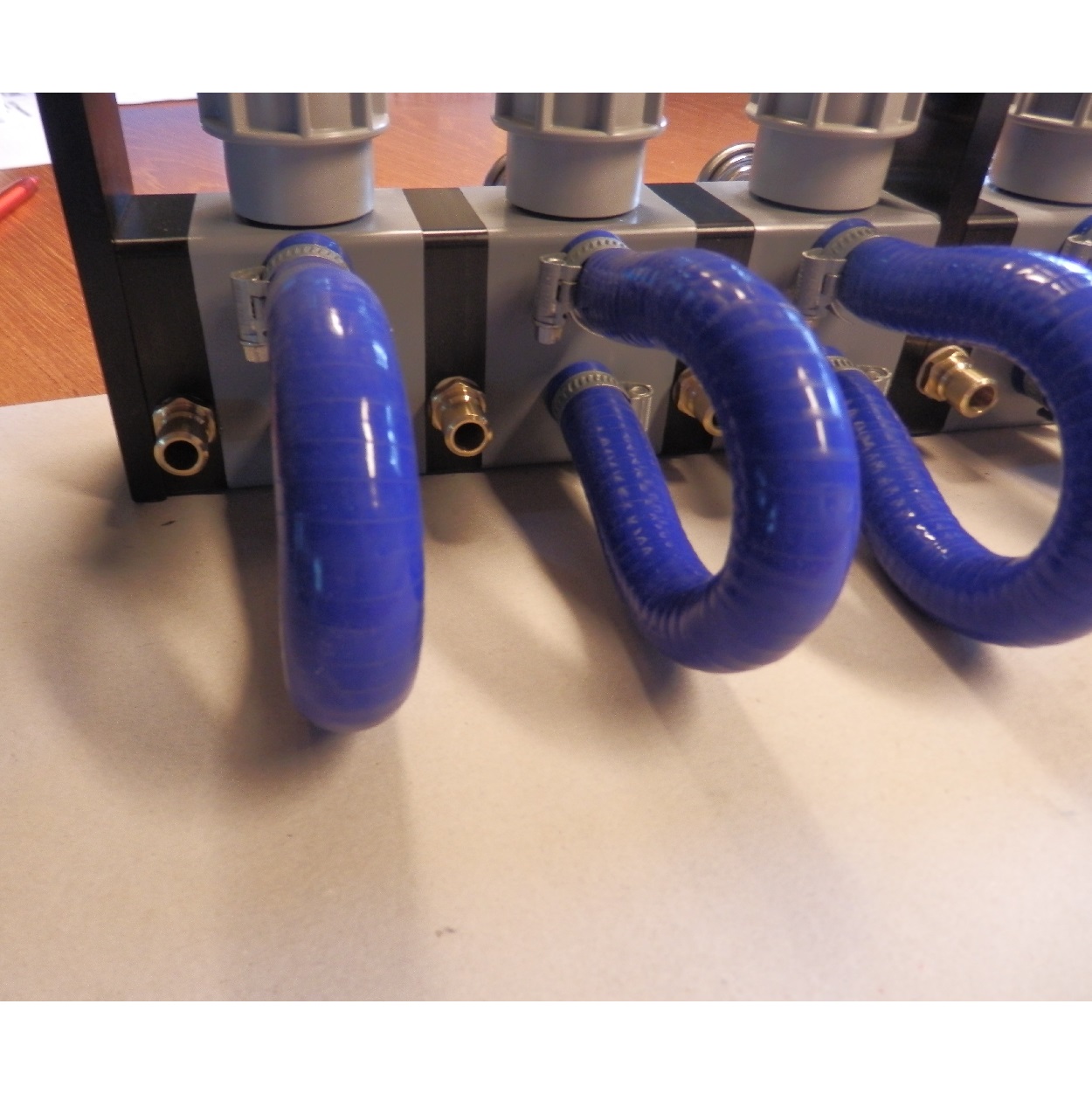

Om deze splitsing te realiseren is er door TRF-flow naast ieder standaard boven en onder blok, een extra tussen blok gemonteerd. Deze extra blokken scheiden niet alleen de verschillende regelcircuit van elkaar, maar ook de aansluitingen voor watertoevoer en retour bevinden zich op deze extra blokken.
