TRF-flow water flow regelaar type standaard

Kenmerken en voordelen

  • Meetglazen gemakkelijk te demonteren.
  • Eenvoudige reinigen van meetglazen.
  • Vlotters snel te verwisselen voor ander meet bereik.
  • Meetglazen tot 120°C (standaard 80°C).
  • Meetglazen met schaalverdeling en verschuifbare aanduidingsring.
  • Temperatuurmeter per circuit in retour.
  • Diverse vlotters beschikbaar, POM, aluminium en messing
  • Maximaal meetbereik tot 20 l/min per circuit.
  • Druk maximaal 6 bar.
  • Geanodiseerde aluminium zij platen met 4 montage gaten.
  • Opgebouwd uit hoogwaardige kunststoffen, aluminium en rvs.

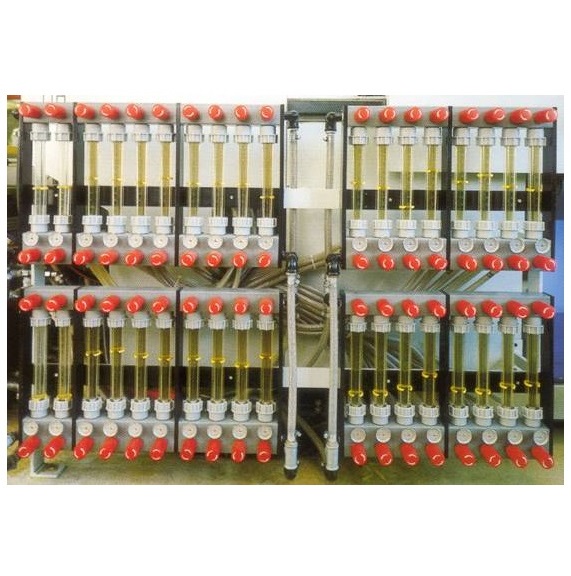

De standaard water flow regelaars of flow meters van TRF-flow zijn leverbaar met maximaal twaalf regelcircuits. In ieder regelcircuit is montage van een temperatuurmeter mogelijk. Diverse leverbare vlotters bepalen het regelbereik per circuit. In beide zij platen zitten twee aansluitingen. Eén voor de toevoer en de ander voor de retour van het water. Aan de achterzijde van ieder blok zijn twee aansluitingen voor het te regelen circuit.

De standaard meetglazen van TRF-flow zijn geschikt voor water van maximaal 80°C. Als optie zijn er meetglazen leverbaar voor temperaturen tot 120°C. De maximale waterdruk is 6 bar.

Het is mogelijk om een flow meter met meerdere circuits te splitsen in twee onafhankelijk werkende delen.  Door het plaatsen van een dichte tussenwand in plaats van een open tussenwand kan dit. Er ontstaat een flow meter met twee onafhankelijke delen, ieder met hun eigen toevoer en retour.

Door het toepassen van hoogwaardige materialen is een lange levensduur gegarandeerd.

Technische gegevens:

  • Aantal regelcircuits: 1 tot 12
  • Werkdruk max : 6 bar
  • Meet bereiken vlotters:
    • POM: 0-2,5 l/min
    • ALU  : 0-5,5 l/min
    • MS   : 0-9,0 l/min
    • Ms    : 0-12 l/min
    • Ms-L : 0-20 l/min
  • Bedrijfstemperatuur max : 80°C
  • Hoofd en retour aansluitingen op zijplaten links/rechts : 1/2″
  • Twee aansluitingen op achterzijde ieder regelblok : slang inwendig Ø13 mm

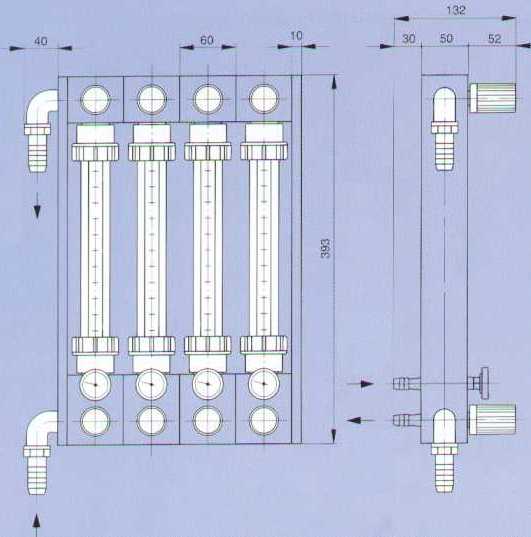

  • Hoogte x Diepte : 393 mm x 132 mm
  • Breedte : 80 tot 760 mm (afhankelijk aantal regelcircuits)

Opties

  • Temperatuurmeter in onderblok
  • Speciale meetglazen voor bedrijfstemperatuur tot 120°C
  • Montage set :  2x knie/ 2x slagpilaar / 2x blindflens
