TRF-flow water flow regelaar type WA

  • Aangepaste kranen voor lage doorstroming
  • Eenvoudig reiniging van meetglazen ;
  • Meetglazen tot 80°C (optie 120°C).
  • Meetglazen voorzien van schaalverdeling en schuifbare aanduid ring
  • Vijf verschillende vlotters naar keuze voor specifiek regelbereik
  • Waterdruk max. 6 bar
  • Opgebouwd uit hoogwaardige kunststoffen, aluminium en RVS
  • Geanodiseerde aluminium platen

Categorieën: , , , ,

Technische gegevens:

  • Extra stabiele kranen voor lage doorstroming
  • Aantal regelcircuits: 1 tot 12
  • Werkdruk max : 6 bar
  • Meet bereik vlotters:
    • POM: 0-2,5 l/min
    • ALU  : 0-5,5 l/min
    • MS   : 0-9,0 l/min
    • Ms    : 0-12 l/min
    • Ms-L : 0-20 l/min
  • Bedrijfstemperatuur max : 80°C
  • Hoofd en retour aansluitingen op zijplaten links/rechts : 1/2″

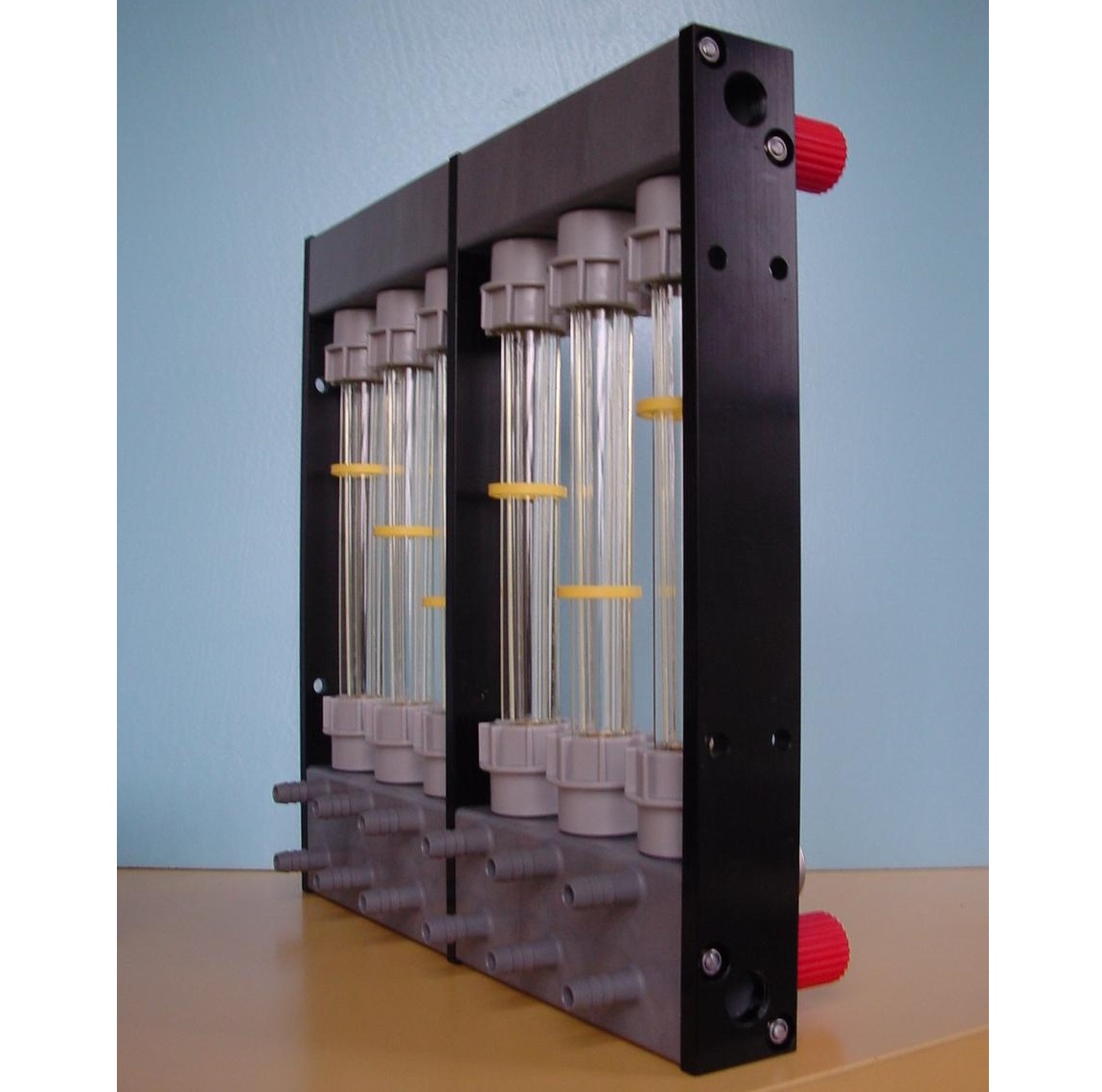

  • Twee aansluitingen op achterzijde van ieder regelblok : slang inwendig Ø13 mm
  • Hoogte x Diepte : 393 mm x 132 mm
  • Breedte : 80 tot 760 mm (afhankelijk aantal regelcircuits)
  • Geanodiseerde aluminium zij platen met 4 montage gaten.
  • Opgebouwd uit aluminium, messing, roestvrij staal en hoogwaardige kunststoffen.

Opties:

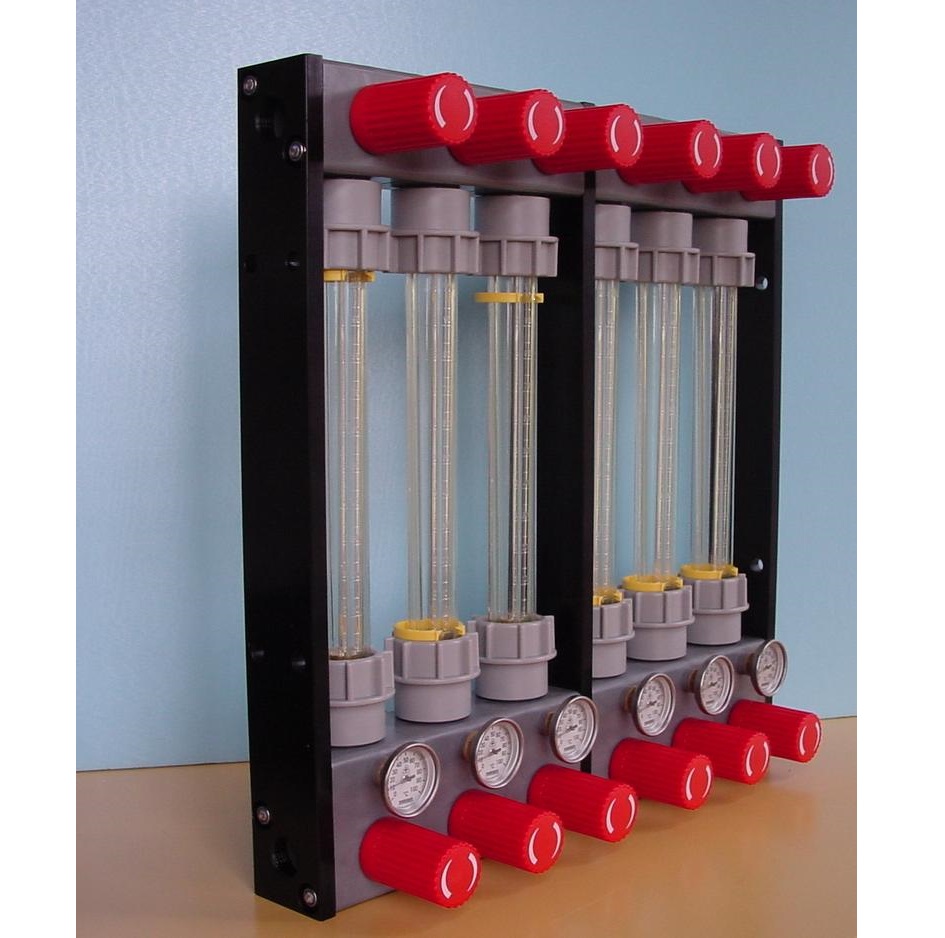

  • Temperatuurmeter in onder blok
  • Speciale meetglazen voor bedrijfstemperatuur tot 120°C
  • Montage set :  2x knie/ 2x slagpilaar / 2x blindflens

Omschrijving:

Op basis van de standaard flow meter bouwt TRF-flow het type WA. Het bijzondere aan dit type flow meter is de speciale kraan, die in het onder blok is ingebouwd.

Deze kraan is ontwikkeld voor een nog stabielere regeling, vooral in het regelgebied met uiterst lage flow.  Door de speciale constructie kan de stand van de kraanstift niet meer wijzigen onder invloed van het stromende water.

Vooral bij een lage flow kan het het verschil maken of een product wel of niet goed te produceren is. TRF-flow leverde al vele eenheden met deze aangepaste kranen.
