TRF-flow water flow regelaar type BU

Kenmerken en voordelen:

  • Koelwater regeling uitsluitend in retour
  • Eenvoudige demontage van meetglazen;
    • voor eenvoudige reiniging
    • om snel vlotters te wisselen voor ander meetbereik
  • Meetglazen tot 80°C (optie 120°C)
  • Verschuifbare aanduidingsring en schaalverdeling op ieder meetglas.
  • Max meetbereik tot 20 l/min per circuit

Op basis van de standaard flow meters bouwt TRF-flow voor de Die-Cast industrie het type BU. Een producent van spuitgietmachines voor aluminium kwam met de wens om het koelwater alleen in de retour te regelen.

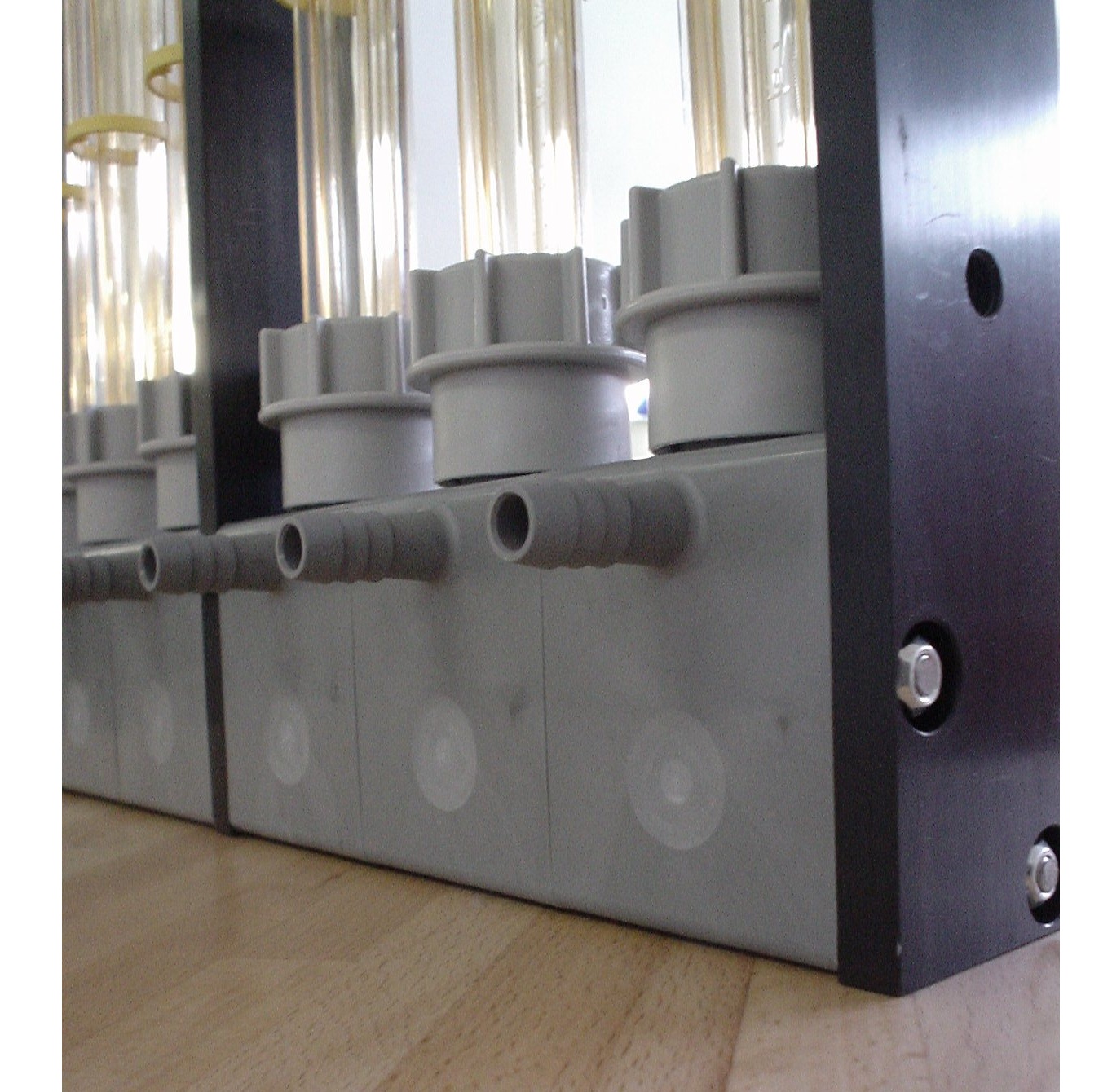

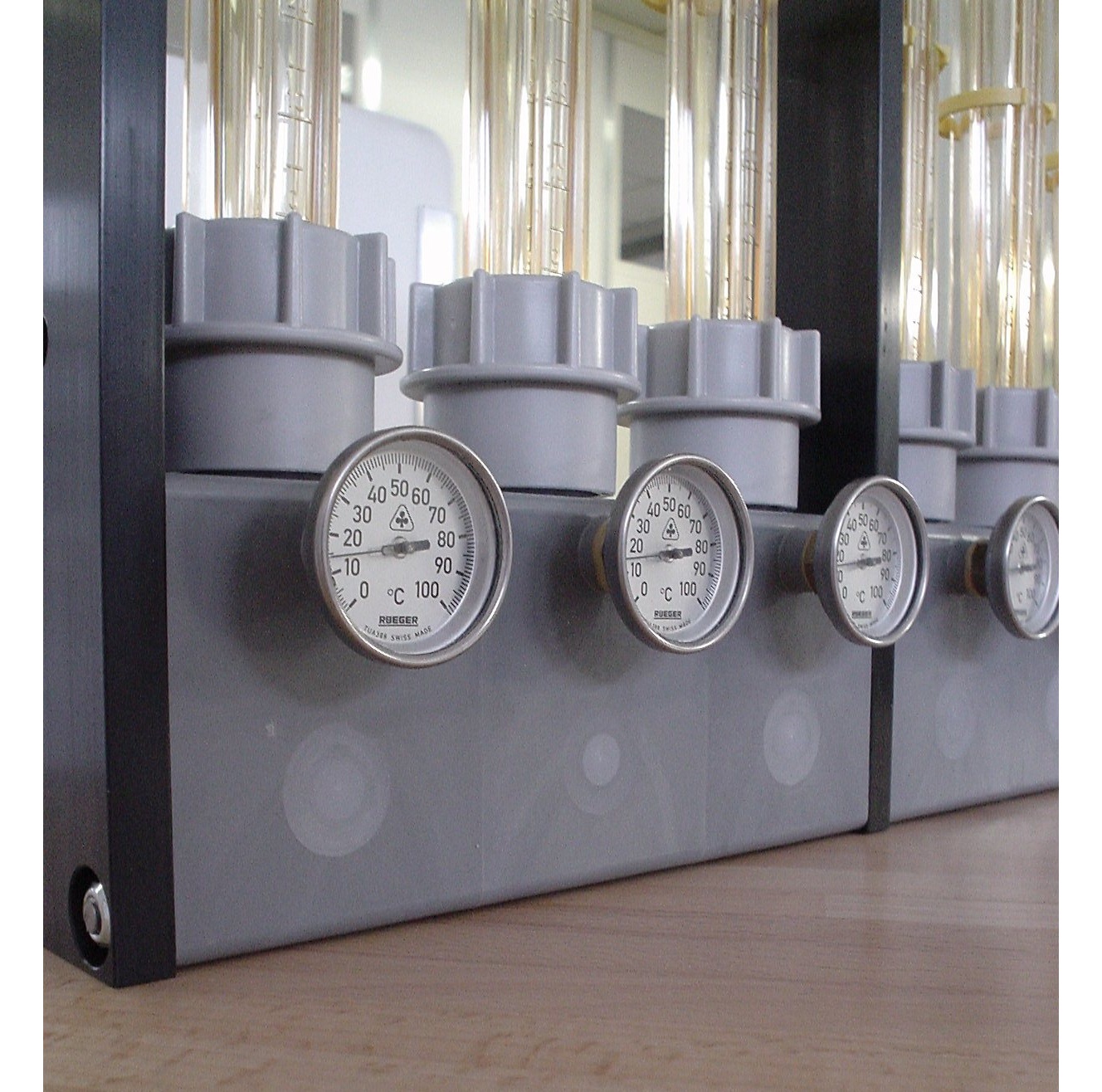

Hiervoor heeft TRF-flow het type BU ontwikkeld. De centrale watertoevoer en de regelkraan in het onder blok zijn vervallen. De slang voor het retour water is aan de achterzijde van ieder regelblok te monteren. Ook hebben alle onder blokken een temperatuurmeter, waarop de temperatuur van het retour water af te lezen is.  Door de montage van extra zware en grote vlotters heeft ieder regelcircuit een maximale doorstroming van 20 l / min.

Alle apparaten zijn opgebouwd uit hoogwaardige materialen, uw garantie voor een lange levensduur.

Technische gegevens:

  • Aantal regelcircuits: 1 tot 12
  • Werkdruk max : 6 bar
  • Meet bereik vlotter:
    • Ms-L : 0-20 l / min
  • Bedrijfstemperatuur max : 120°C
  • Temperatuurmeter in onder blok
  • Aansluiting retour water op zij platen links/rechts : 1/2″
  • Eén aansluiting op achterzijde ieder regelblok : slang Ø13 mm (inwendig)
  • Hoogte x Diepte : 393 mm x 132 mm
  • Breedte : 80 tot 760 mm (afhankelijk aantal regelcircuits)
  • Geanodiseerde aluminium zij platen met twee montage gaten
  • Opgebouwd uit aluminium, messing, roestvrij staal en hoogwaardige kunststoffen.

Opties

  • Montage set :  1x knie/ 1x slang pilaar / 1x blind flens
